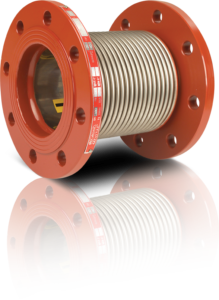

Compensateur de Dilatation Acier à Soufflet Inox



Les compensateurs axiaux sont des produits d’expansion qui absorbent les expansions thermiques dans l’axe des tuyaux, grâce aux points constants. Le mouvement survenu dans une zone d’expansion peut être absorbé par le compensateur axial dans cette zone.

Les compensateurs axiaux ont des expansions standards comme 30 mm et 60 mm mais ils peuvent être produits spécialement sur commande avec des exceptions variées. Le matériel de soufflet, l’épaisseur et le coefficient peuvent être choisis selon la pression, la température du fluide utilisé.



Connexions:

A Bride tournante

A Bride fixe

A Souder



Structure:

La conception et la production ont été faites d’après les standards EJMA. Les valeurs de pression et de température sont appropriées aux standards DIN 2401



Caractéristique du Matériel:

Les soufflets et les chemises internes sont produits en inox appropriés au DIN 17440, les pièces de connexions peuvent être produits en inox et acier au carbone.



Diamètre Nominal:

DN 25 ( 1” ) – DN 2600 ( 104” )



Caractéristique de Pression:

La production standard des compensateurs axiales sont dans la classe PN 16. Mais ils peuvent être produits pour l’utilisation de haute pression avec conceptions spéciales. La pression d’opération est dépendante au diamètre nominal et à la température d’opération.



Intervalle de Température:

Selon la spécification de matériel, de -196°C jusqu’à + 600°C



Application:
L’équilibre thermique et l’expansion mécanique dans chaque type de tuyau.
